什么是原地升级

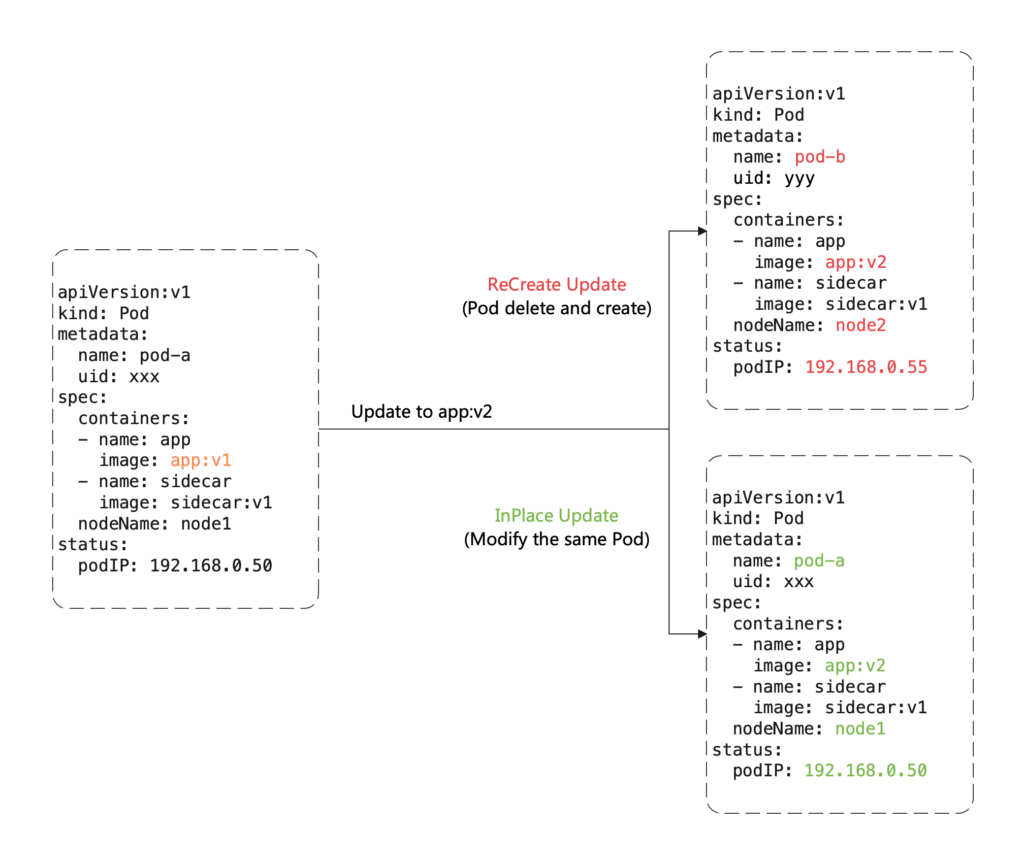

当我们要升级一个存量 Pod 中的镜像时，这是 重建升级 和 原地升级 的区别：
重建升级时我们要删除旧 Pod、创建新 Pod：
- Pod 名字和 uid 发生变化，因为它们是完全不同的两个 Pod 对象（比如 Deployment 升级）
- Pod 名字可能不变、但 uid 变化，因为它们是不同的 Pod 对象，只是复用了同一个名字（比如 StatefulSet 升级）
- Pod 所在 Node 名字发生变化，因为新 Pod 很大可能性是不会调度到之前所在的 Node 节点的
- Pod IP 发生变化，因为新 Pod 很大可能性是不会被分配到之前的 IP 地址的
但是对于原地升级，我们仍然复用同一个 Pod 对象，只是修改它里面的字段。因此：
- 可以避免如 调度、分配 IP、分配、挂载盘 等额外的操作和代价
- 更快的镜像拉取，因为开源复用已有旧镜像的大部分 layer 层，只需要拉取新镜像变化的一些 layer
- 当一个容器在原地升级时，Pod 中的其他容器不会受到影响，仍然维持运行
理解 InPlaceIfPossible
这种 Kruise workload 的升级类型名为 InPlaceIfPossible，它意味着 Kruise 会尽量对 Pod 采取原地升级，如果不能则退化到重建升级。
以下的改动会被允许执行原地升级：
- 更新 workload 中的
spec.template.metadata.*，比如 labels/annotations，Kruise 只会将 metadata 中的改动更新到存量 Pod 上。 - 更新 workload 中的
spec.template.spec.containers[x].image，Kruise 会原地升级 Pod 中这些容器的镜像，而不会重建整个 Pod。 - 从 Kruise v1.0 版本开始（包括 v1.0 alpha/beta），更新
spec.template.metadata.labels/annotations并且 container 中有配置 env from 这些改动的 labels/anntations，Kruise 会原地升级这些容器来生效新的 env 值。
否则，其他字段的改动，比如 spec.template.spec.containers[x].env 或 spec.template.spec.containers[x].resources，都是会回退为重建升级。
例如对下述 CloneSet YAML：
- 修改
app-image:v1镜像，会触发原地升级。 - 修改 annotations 中
app-config的 value 内容，会触发原地升级（参考下文使用要求）。 - 同时修改上述两个字段，会在原地升级中同时更新镜像和环境变量。
- 直接修改 env 中
APP_NAME的 value 内容或者新增 env 等其他操作，会触发 Pod 重建升级。
apiVersion: apps.kruise.io/v1alpha1
kind: CloneSet
metadata:
...
spec:
replicas: 1
template:
metadata:
annotations:
app-config: "... the real env value ..."
spec:
containers:
- name: app
image: app-image:v1
env:
- name: APP_CONFIG
valueFrom:
fieldRef:
fieldPath: metadata.annotations['app-config']
- name: APP_NAME
value: xxx
updateStrategy:
type: InPlaceIfPossible原地升级 - 多容器升级顺序控制
FEATURE STATE: Kruise v1.1.0
当你同时原地升级多个具有不同启动顺序的容器时，Kruise 会按照相同的权重顺序来逐个升级这些容器。
- 对于不存在容器启动顺序的 Pod，在多容器原地升级时没有顺序保证。
- 对于存在容器启动顺序的 Pod：
- 如果本次原地升级的多个容器具有不同的启动顺序，会按启动顺序来控制原地升级的先后顺序。
- 如果本地原地升级的多个容器的启动顺序相同，则原地升级时没有顺序保证。
例如，一个包含两个不同启动顺序容器的 CloneSet 如下：
apiVersion: apps.kruise.io/v1alpha1
kind: CloneSet
metadata:
...
spec:
replicas: 1
template:
metadata:
annotations:
app-config: "... config v1 ..."
spec:
containers:
- name: sidecar
env:
- name: KRUISE_CONTAINER_PRIORITY
value: "10"
- name: APP_CONFIG
valueFrom:
fieldRef:
fieldPath: metadata.annotations['app-config']
- name: main
image: main-image:v1
updateStrategy:
type: InPlaceIfPossible当我们更新 CloneSet，将其中 app-config annotation 和 main 容器的镜像修改后，意味着 sidecar 与 main 容器都需要被更新，Kruise 会先原地升级 Pod 来将其中 sidecar 容器重建来生效新的 env from annotation。
此时，我们可以在已升级的 Pod 中看到 apps.kruise.io/inplace-update-state annotation 和它的值：
{
"revision": "{CLONESET_NAME}-{HASH}", // 本次原地升级的目标 revision 名字
"updateTimestamp": "2022-03-22T09:06:55Z", // 整个原地升级的初次开始时间
"nextContainerImages": {"main": "main-image:v2"}, // 后续批次中还需要升级的容器镜像
// "nextContainerRefMetadata": {...}, // 后续批次中还需要升级的容器 env from labels/annotations
"preCheckBeforeNext": {"containersRequiredReady": ["sidecar"]}, // pre-check 检查项，符合要求后才能原地升级后续批次的容器
"containerBatchesRecord":[
{"timestamp":"2022-03-22T09:06:55Z","containers":["sidecar"]} // 已更新的首个批次容器（它仅仅表明容器的 spec 已经被更新，例如 pod.spec.containers 中的 image 或是 labels/annotations，但并不代表 node 上真实的容器已经升级完成了）
]
}当 sidecar 容器升级成功之后，Kruise 会接着再升级 main 容器。最终你会在 Pod 中看到如下的 apps.kruise.io/inplace-update-state annotation：
{
"revision": "{CLONESET_NAME}-{HASH}",
"updateTimestamp": "2022-03-22T09:06:55Z",
"lastContainerStatuses":{"main":{"imageID":"THE IMAGE ID OF OLD MAIN CONTAINER"}},
"containerBatchesRecord":[
{"timestamp":"2022-03-22T09:06:55Z","containers":["sidecar"]},
{"timestamp":"2022-03-22T09:07:20Z","containers":["main"]}
]
}通常来说，用户只需要关注其中 containerBatchesRecord 来确保容器是被分为多批升级的。如果这个 Pod 在原地升级的过程中卡住了，你可以检查 nextContainerImages/nextContainerRefMetadata 字段，以及 preCheckBeforeNext 中前一次升级的容器是否已经升级成功并 ready 了。
使用要求
如果要使用 env from metadata 原地升级能力，你需要在安装或升级 Kruise chart 的时候打开 kruise-daemon（默认打开）和 InPlaceUpdateEnvFromMetadata 两个 feature-gate。
注意，如果你有一些 virtual-kubelet 类型的 Node 节点，kruise-daemon 可能是无法在上面运行的，因此也无法使用 env from metadata 原地升级。
示例实践操作
# vim nginx-prj-cloneset.yaml---
apiVersion: apps.kruise.io/v1alpha1
kind: CloneSet
metadata:
name: nginx-prj
spec:
minReadySeconds: 3
updateStrategy:
type: InPlaceIfPossible
maxUnavailable: 20%
inPlaceUpdateStrategy:
gracePeriodSeconds: 3
selector:
matchLabels:
app: nginx
replicas: 3
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: nginx
image: harbor.quwenqing.com/library/nginx:1.22.0
ports:
- containerPort: 80
- name: prj
image: harbor.quwenqing.com/game/prj_test:1.0.0.0
command:
- sleep
- "86400"# kubectl apply -f nginx-prj-cloneset.yaml
# kubectl get pod -o wide
NAME READY STATUS RESTARTS AGE IP NOD NOMINATED NODE READINESS GATES
nginx-prj-rjvwv 2/2 Running 0 8s 192.168.244.165 w59v 2/2
nginx-prj-rnc7x 2/2 Running 0 8s 192.168.141.249 w60v 2/2
nginx-prj-vfn85 2/2 Running 0 8s 192.168.244.169 w59v 2/2
# kubectl exec -it nginx-prj-rjvwv -c nginx -- nginx -v
nginx version: nginx/1.22.0
# kubectl exec -it nginx-prj-rjvwv -c prj -- cat /version.txt
1.0.0.0 下面将 nginx-prj-cloneset.yaml 中的 prj_test tag 改为 2.0.0.0，然后重新应用配置。
# kubectl describe pod nginx-prj-rjvwv
......
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal Scheduled 6m52s default-scheduler Successfully assigned default/nginx-prj-rjvwv to w59v
Normal Pulling 6m51s kubelet Pulling image "harbor.quwenqing.com/library/nginx:1.22.0"
Normal Pulled 6m51s kubelet Successfully pulled image "harbor.quwenqing.com/library/nginx:1.22.0" in 146.175239ms
Normal Created 6m51s kubelet Created container nginx
Normal Started 6m51s kubelet Started container nginx
Normal Pulling 6m51s kubelet Pulling image "harbor.quwenqing.com/game/prj_test:1.0.0.0"
Normal Pulled 6m51s kubelet Successfully pulled image "harbor.quwenqing.com/game/prj_test:1.0.0.0" in 167.781467ms
Normal Killing 52s kubelet Container prj definition changed, will be restarted
Normal Created 22s (x2 over 6m51s) kubelet Created container prj
Normal Started 22s (x2 over 6m51s) kubelet Started container prj
Normal Pulling 22s kubelet Pulling image "harbor.quwenqing.com/game/prj_test:2.0.0.0"
Normal Pulled 22s kubelet Successfully pulled image "harbor.quwenqing.com/game/prj_test:2.0.0.0" in 125.082811ms
# kubectl get pod -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
nginx-prj-rjvwv 2/2 Running 1 (24s ago) 6m54s 192.168.244.165 w59v 2/2
nginx-prj-rnc7x 2/2 Running 1 (63s ago) 6m54s 192.168.141.249 w60v 2/2
nginx-prj-vfn85 2/2 Running 1 (101s ago) 6m54s 192.168.244.169 w59v 2/2 根据event提示已应用prj_test:2.0.0.0，查看POD ID未改变。我们查看一下容器内容。
# kubectl exec -it nginx-prj-rjvwv -c nginx -- nginx -v
nginx version: nginx/1.22.0
# kubectl exec -it nginx-prj-rjvwv -c prj -- cat /version.txt
2.0.0.0下面将 nginx-prj-cloneset.yaml 中的 nginx tag 改为 1.23.1，然后重新应用配置。
# kubectl describe pod nginx-prj-rjvwv
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal Scheduled 11m default-scheduler Successfully assigned default/nginx-prj-rjvwv to w59v
Normal Pulled 11m kubelet Successfully pulled image "harbor.quwenqing.com/game/prj_test:1.0.0.0" in 167.781467ms
Normal Pulled 11m kubelet Successfully pulled image "harbor.quwenqing.com/library/nginx:1.22.0" in 146.175239ms
Normal Pulling 11m kubelet Pulling image "harbor.quwenqing.com/game/prj_test:1.0.0.0"
Normal Pulling 11m kubelet Pulling image "harbor.quwenqing.com/library/nginx:1.22.0"
Normal Killing 5m54s kubelet Container prj definition changed, will be restarted
Normal Pulled 5m24s kubelet Successfully pulled image "harbor.quwenqing.com/game/prj_test:2.0.0.0" in 125.082811ms
Normal Pulling 5m24s kubelet Pulling image "harbor.quwenqing.com/game/prj_test:2.0.0.0"
Normal Started 5m24s (x2 over 11m) kubelet Started container prj
Normal Created 5m24s (x2 over 11m) kubelet Created container prj
Normal Killing 38s kubelet Container nginx definition changed, will be restarted
Normal Pulling 38s kubelet Pulling image "harbor.quwenqing.com/library/nginx:1.23.1"
Normal Started 37s (x2 over 11m) kubelet Started container nginx
Normal Created 37s (x2 over 11m) kubelet Created container nginx
Normal Pulled 37s kubelet Successfully pulled image "harbor.quwenqing.com/library/nginx:1.23.1" in 140.555171ms
# kubectl get pod -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
nginx-prj-rjvwv 2/2 Running 2 (75s ago) 12m 192.168.244.165 w59v 2/2
nginx-prj-rnc7x 2/2 Running 2 (66s ago) 12m 192.168.141.249 w60v 2/2
nginx-prj-vfn85 2/2 Running 2 (55s ago) 12m 192.168.244.169 w59v 2/2 根据event提示已应用nginx:1.23.1，查看POD ID未改变。我们查看一下容器内容。
# kubectl exec -it nginx-prj-rjvwv -c nginx -- nginx -v
nginx version: nginx/1.23.1
# kubectl exec -it nginx-prj-rjvwv -c prj -- cat /version.txt
2.0.0.0达到预期，实现指定容器原地升级的目的。
参考文档：
https://openkruise.io/zh/docs/core-concepts/inplace-update
https://openkruise.io/zh/docs/user-manuals/cloneset
